쿠쿠압력 밥솥 액정고장 수리기 : 단돈 3,000원! SB-AA02 1:2 핀 배터리 구입

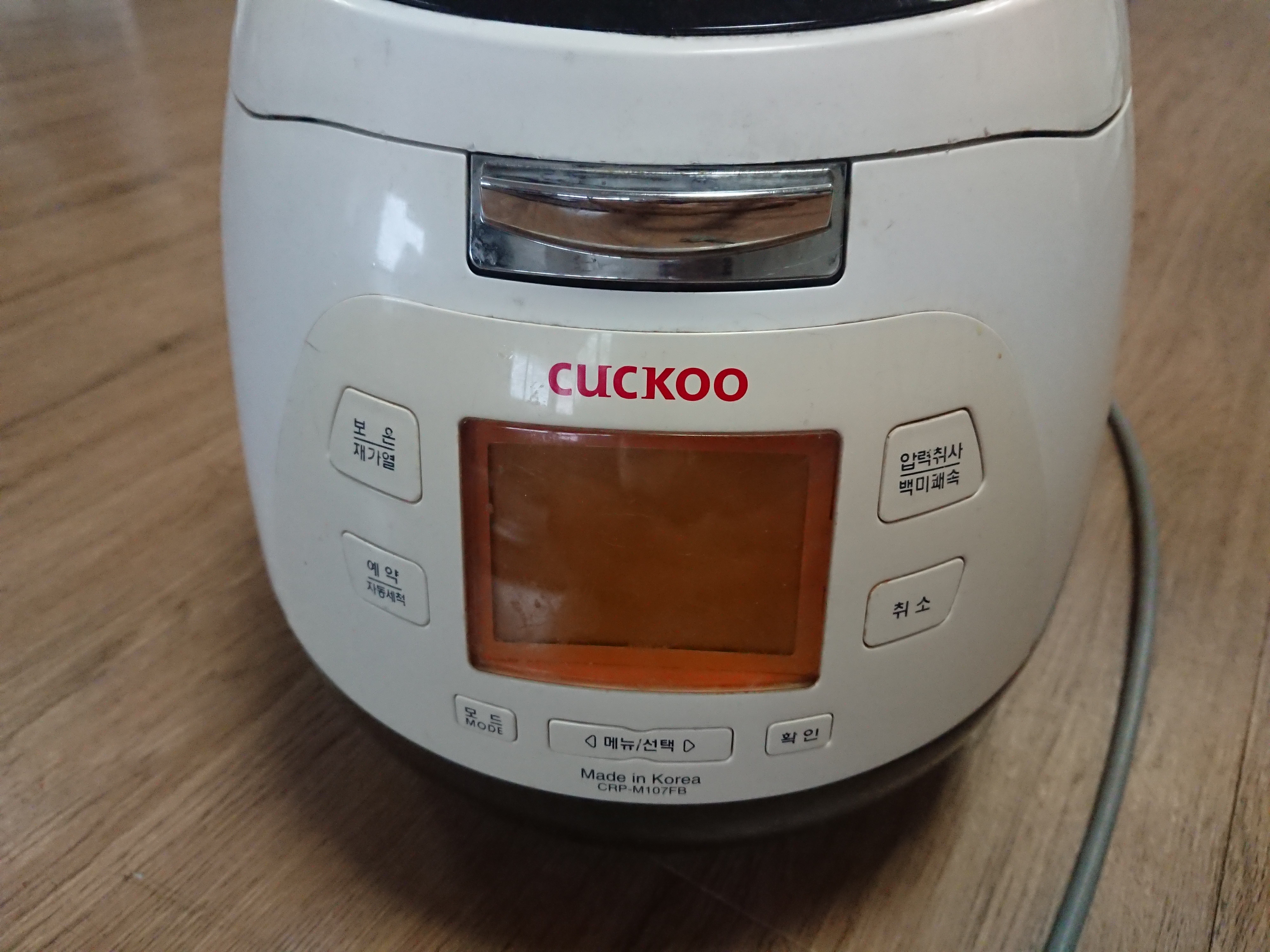

쿠쿠 압력밭속 고장 .

정확한 모델명은  CRP-M107FB 이지만.

수리하려고 다른 블로그들을 찾아보니 모든 모델들이 액정고장(배터리 교체)수리시 동일한 내부 구조를 가지고 있어

타른 모델제품 수리후기를 참고할 수 있었다.



일단 수리를 맡기면  배터리 교환 20,000원 액정교체 70,000원 정도의 비용에 대한 후기들이 있었다.

하지만... 배터리를 자가교체할 경우 SB-AA02 배터리 3,000원으로 교체가 가능하다는 사실.



후기들을 보니 분리후 납땜 과정이 있어서 망설여졌지만

그리 고난도 납땜은 아닌 걸로 보였다.



문제는. 나는 납땜과 인두가 없다는것.



그래서  SB-AA02 검배터리 색해봤더니 최저가 1800원.

납땜 세트 5,510 원 주문완료









도착한 인두

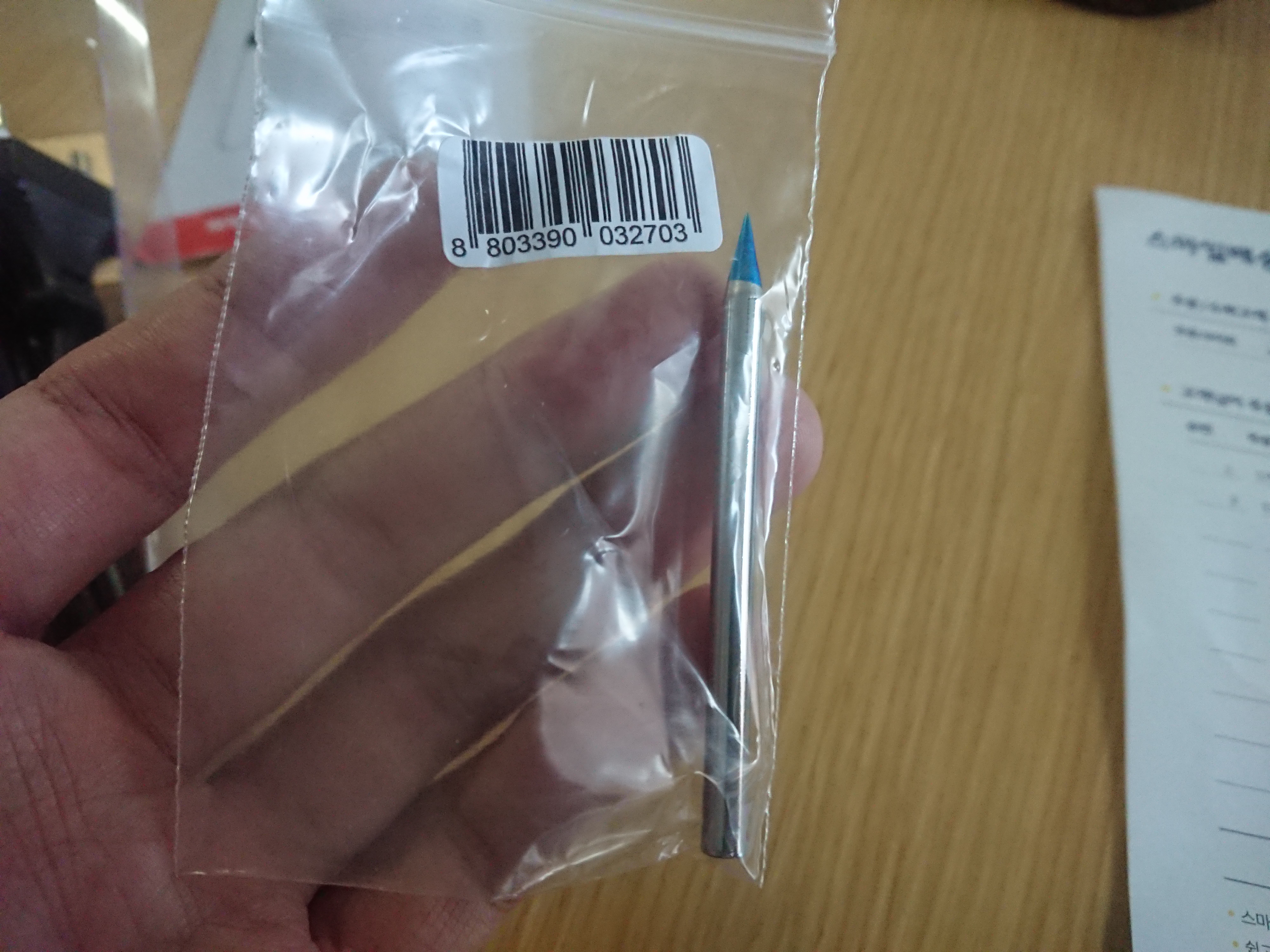

이건 .... 납을 주문했는데 급하게 주문하다보니 .. 인두 앞에 꽂는 핀이 와버렸다.

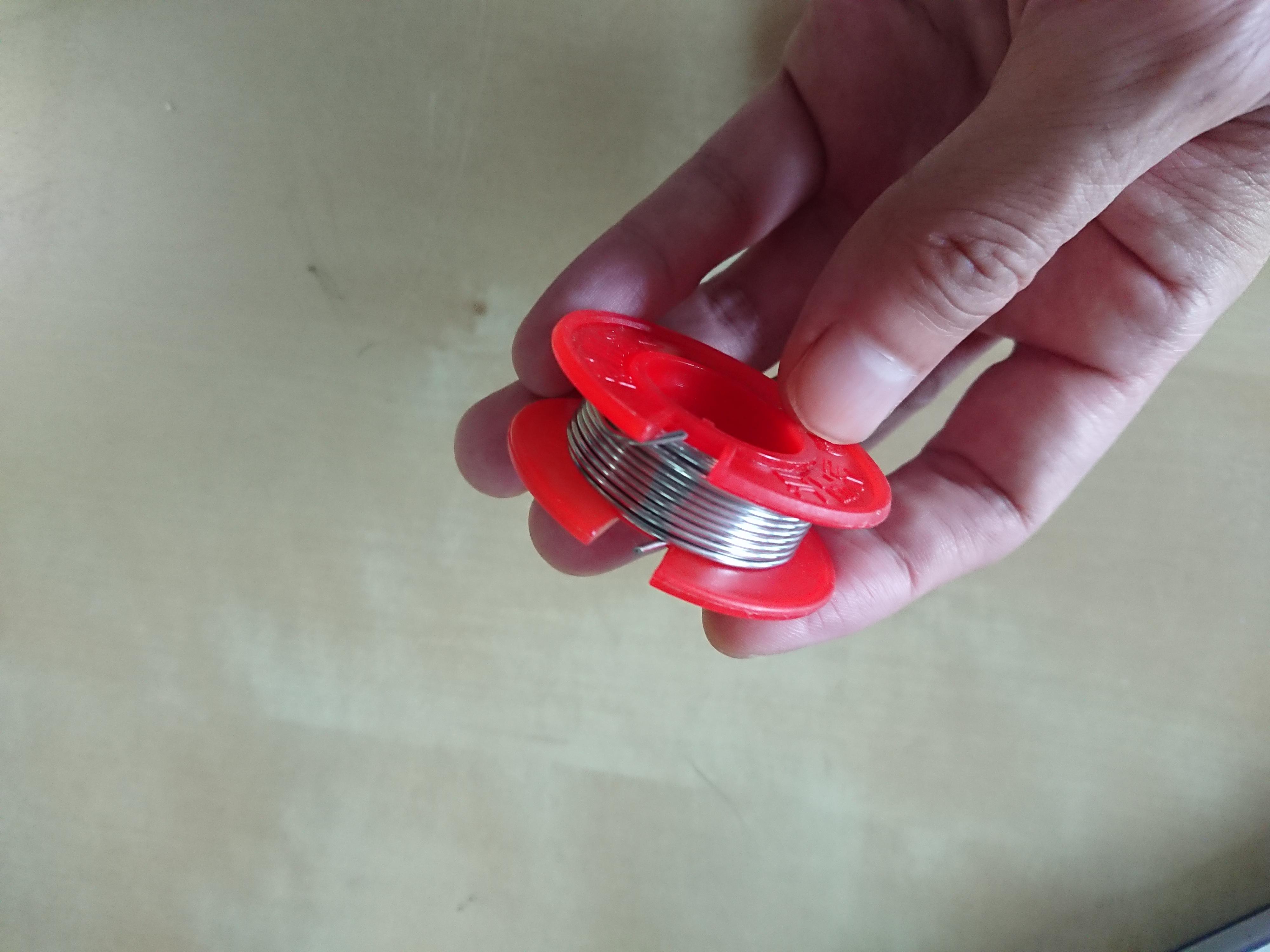

집앞 철물점 가서 납 1,000원에 구입.

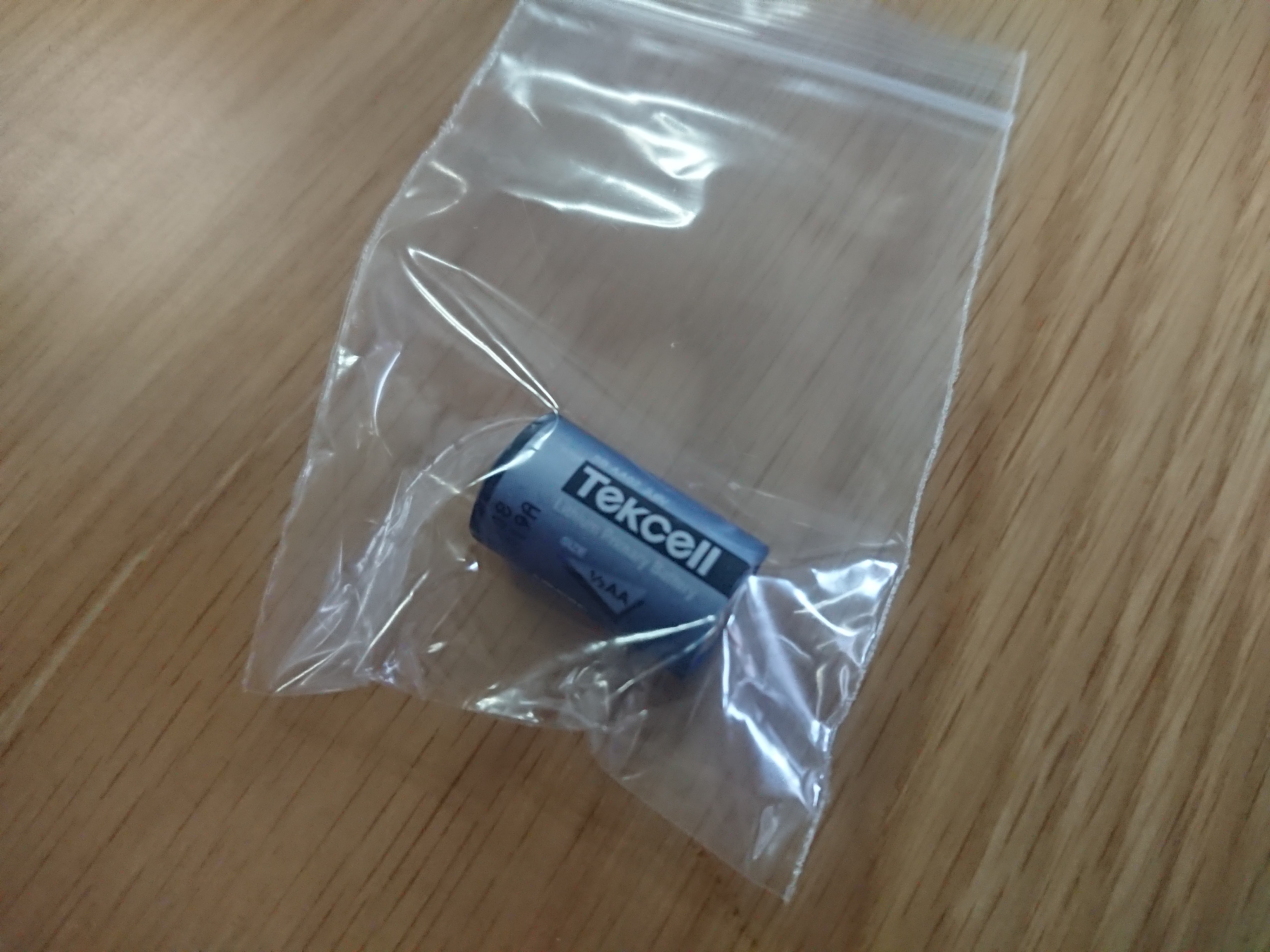

이것은... 택셀 SB-AA02 배터리 3.6 V

사실 문제는 이 배터리 때문에 시작되었다.  이에 대해서는 후술.



자 드디어 밥솥을 열어야 할 시간.

밥솥 고치는데 실패하면 몇일간 밥없다.



사실 액정이 고장났지만 밥짓는데 문제는 없었다.

밥씻어 넣고 취사버튼만 누르면 액정 가이드 없이도 기기는 작동했다.



그리고 액정고장이 아니라는 것을 확신한 것은

전원코드를 꽂고 뺄때 액정이 들어왔다 나갔다 하는 것을 볼 수 있었다.

이는 분명히 내부 배터리가 다했음을 의미했다.



이제 모든게 준비되었으니..

캐리비안의 해적 ost 를 틀고.. 장비를 하나하나 개방한다.

납 너 오랜만이다.

30분뒤에는 액정이 살아나있을거야.

일단 뒤집는다.



나사를 풀면서 중간중간 사진을 찍어두었다.



나중에 재 조립시 헷갈리지 않도록.

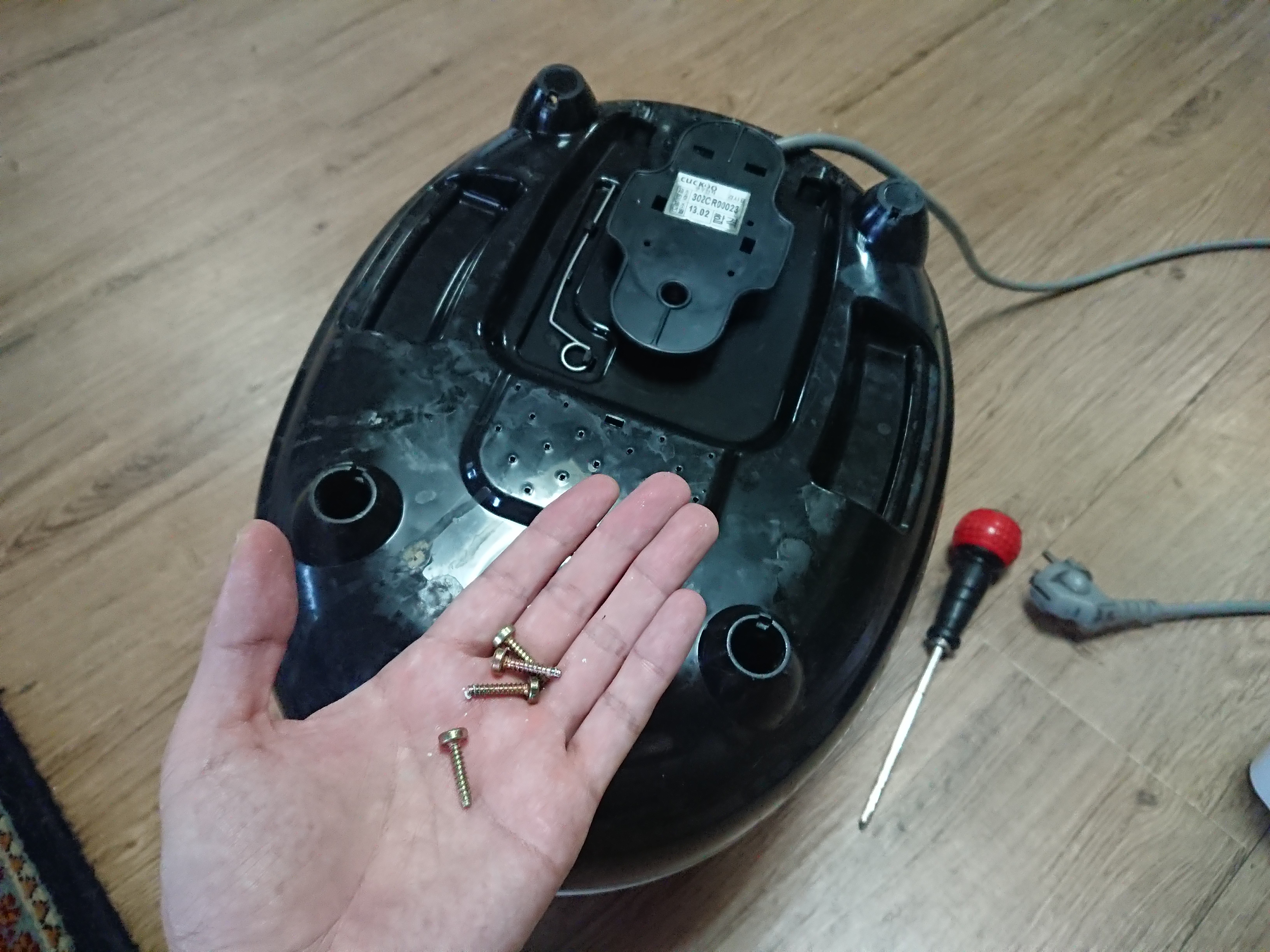

밑판 나사는 총 4개

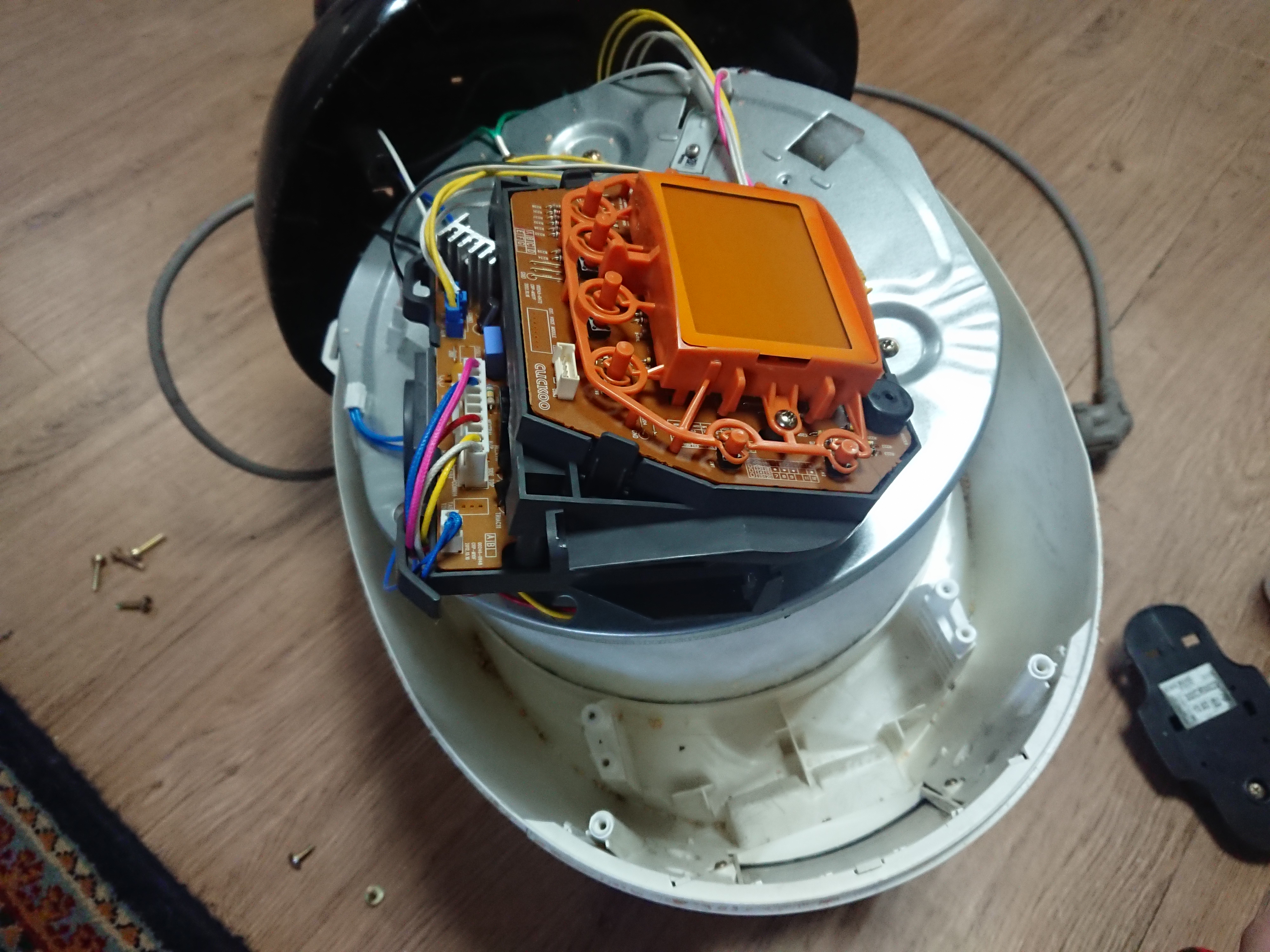

내부가 들여다보인다.

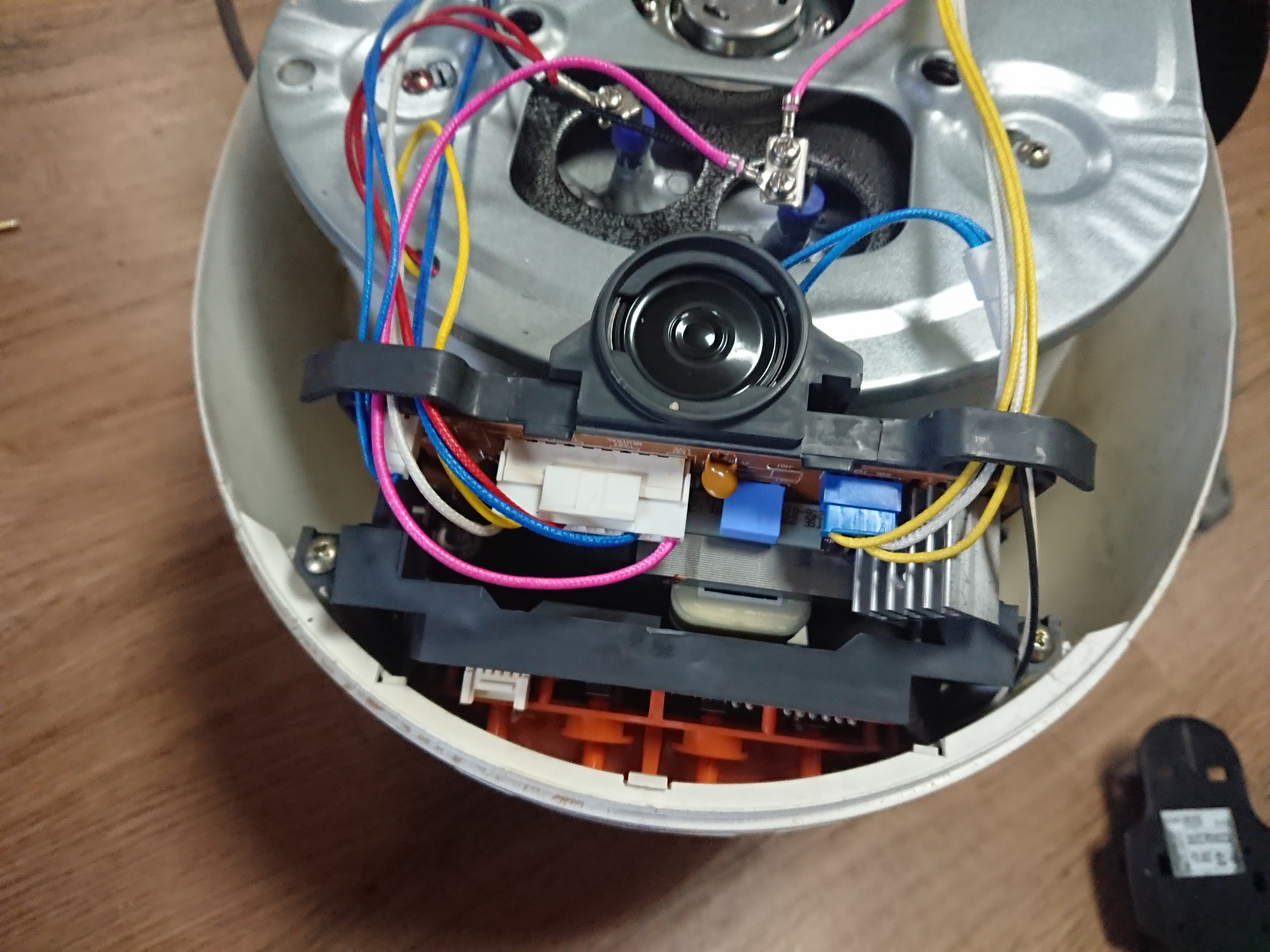

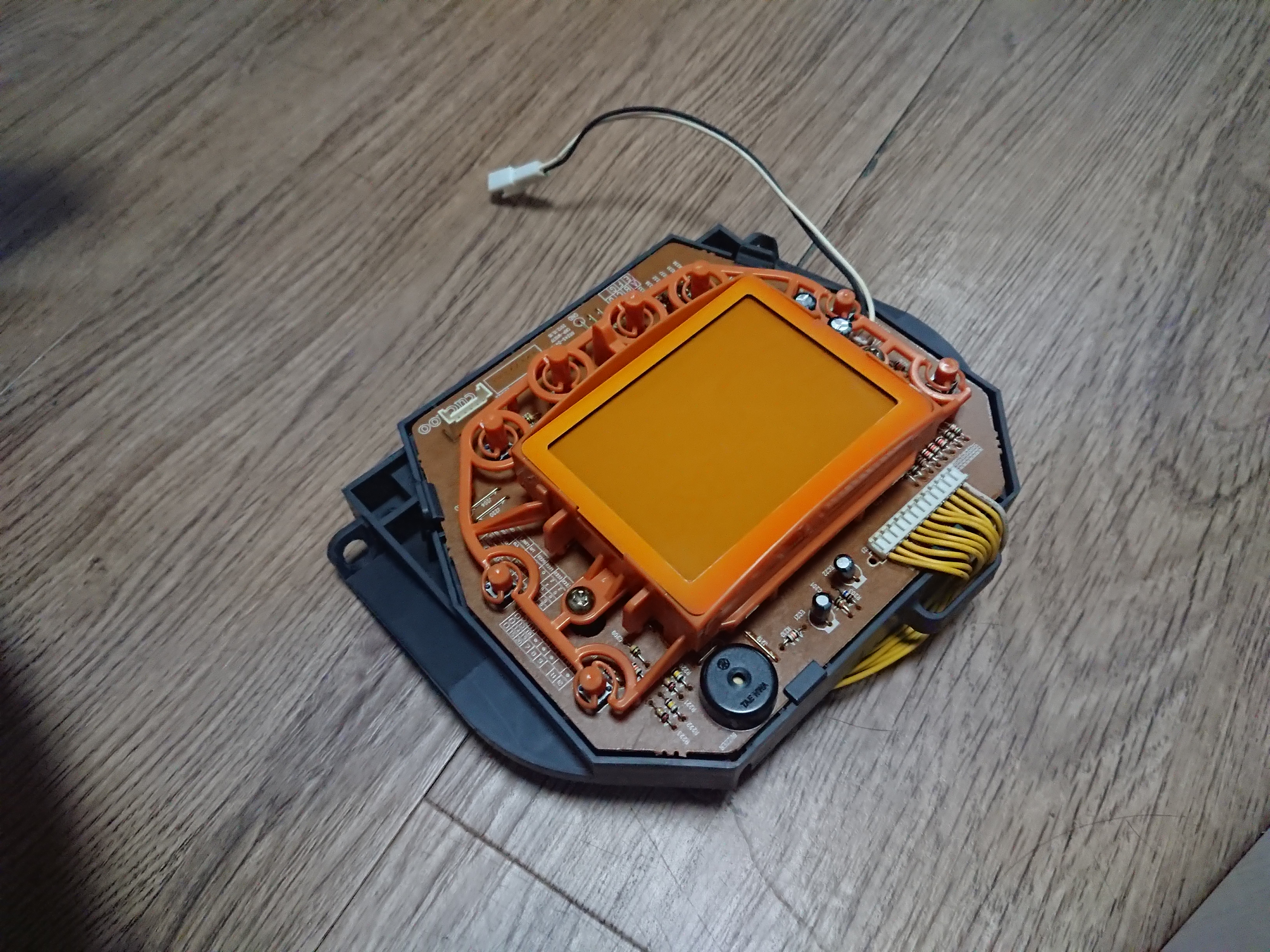

액정과 스피커가 연결된 컨트롤 패널은 나사 3개를 분리하면 분리가 가능하다.



여기서 한번더 나사를 풀어야 배터리에 접근이 가능하다.



집에 고양이를 키운다면 나사는 따로 잘 보관해야한다.

재조립시 나사 부족한 상황이 온다.

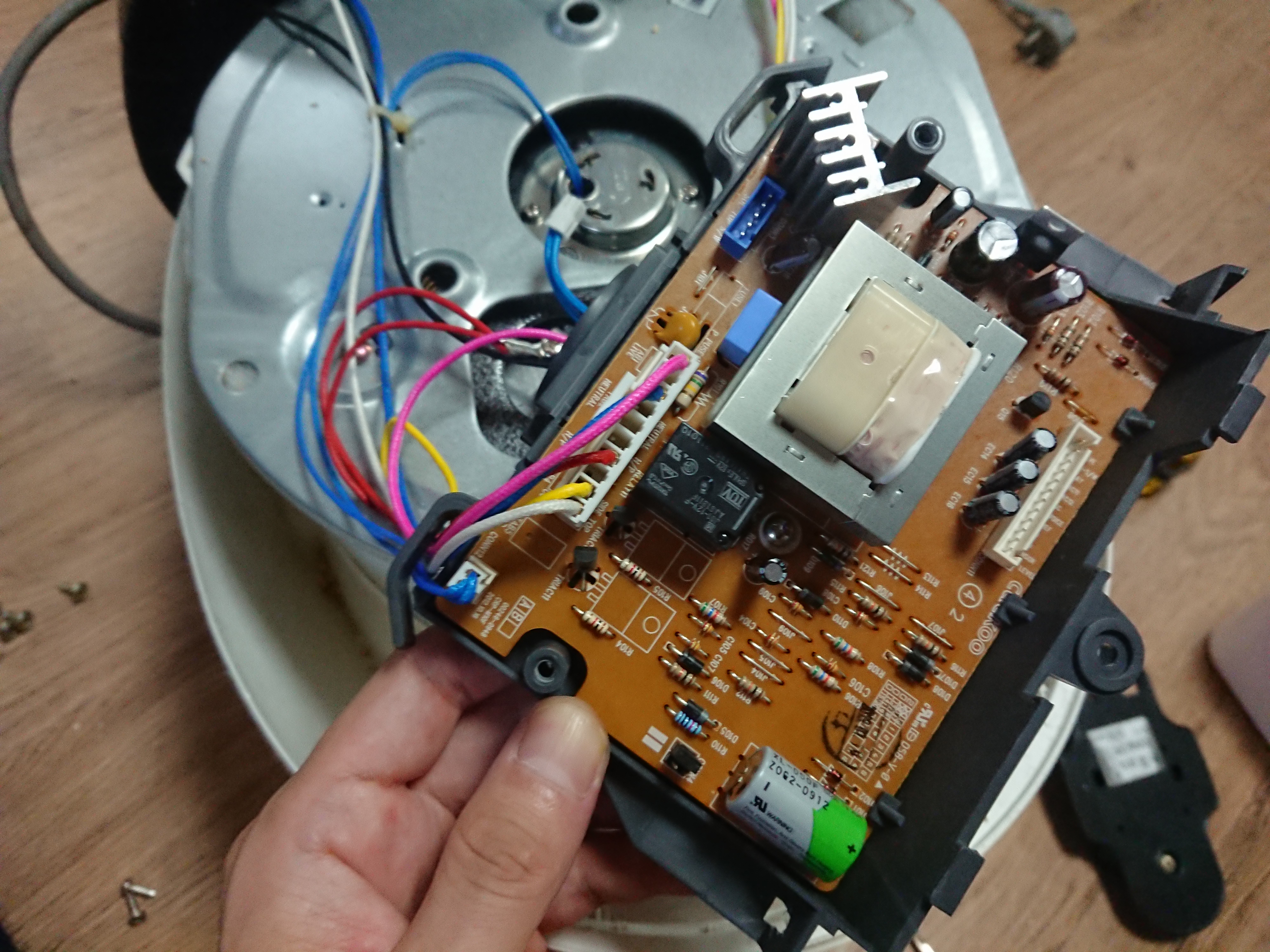

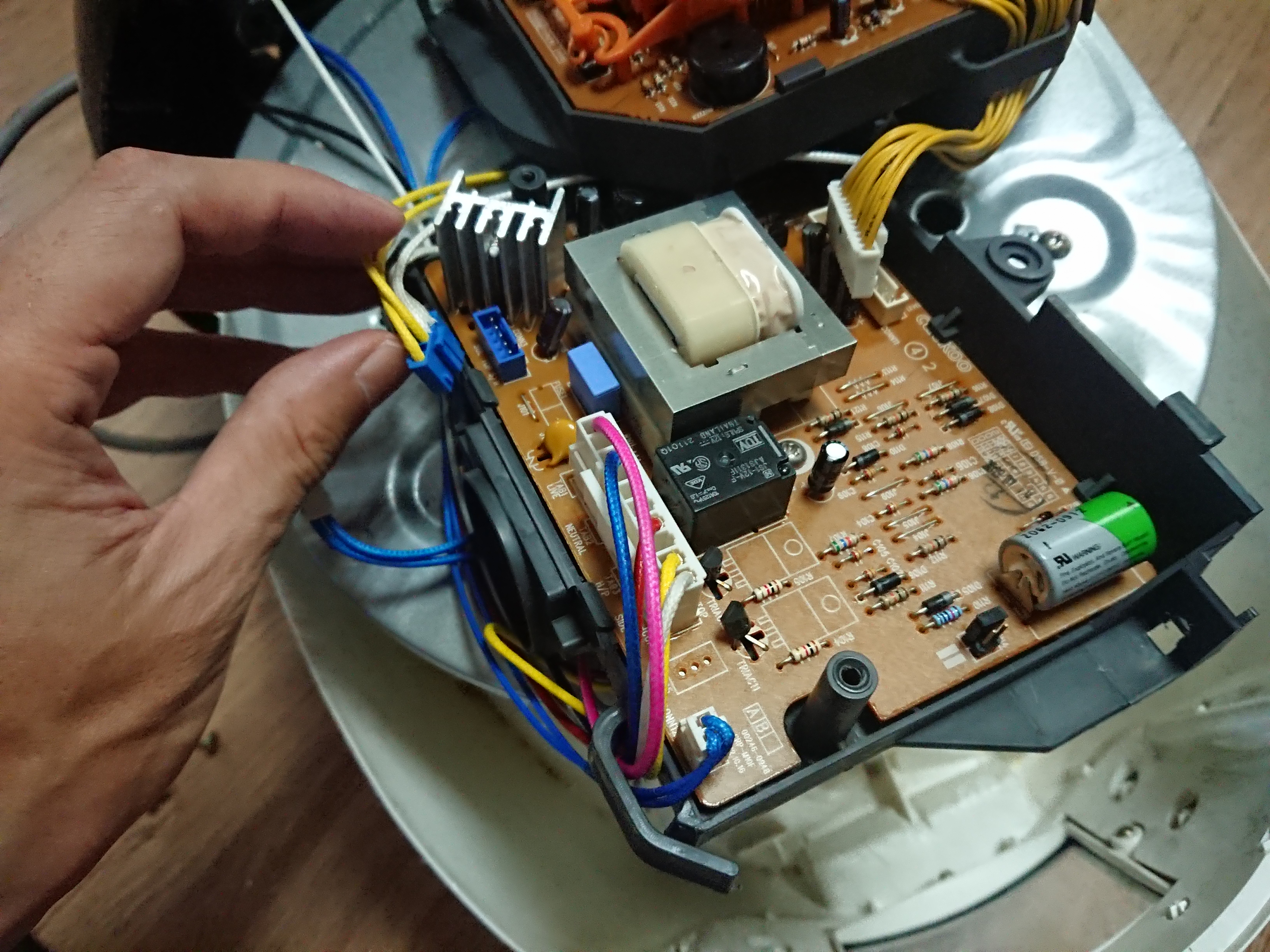

액정과 본회로를 분리후 드러난 배터리.



요렇게 생겼다.



사이즈와 용량을 확인해보니 맞다.



회로와 액정의 코드를 뽑아 분리완료

회로를 완전히 드러낸다. 납땜 작업을 위해.

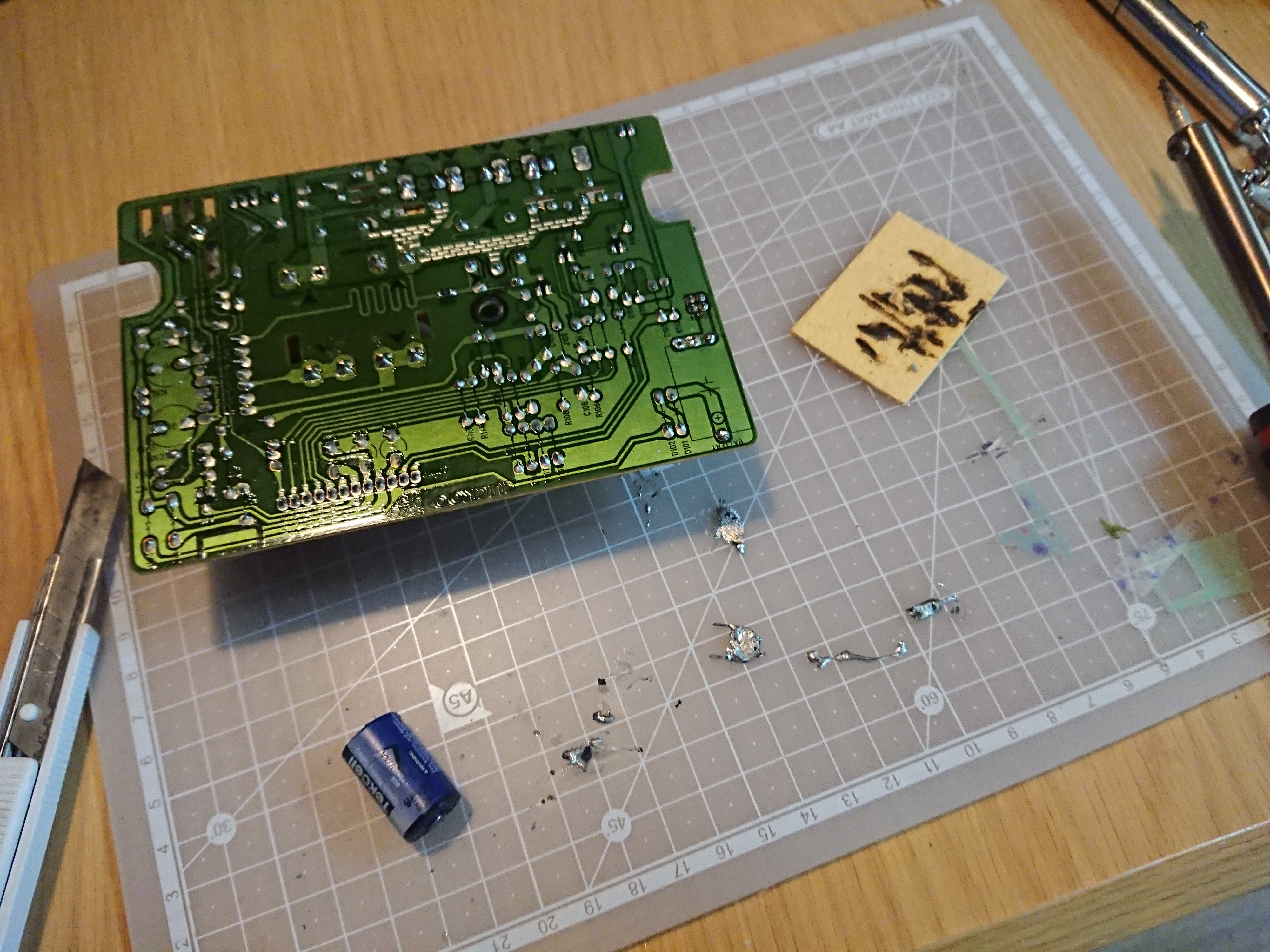

완전히 분리된 회로판

이제 배터리를 떼어낼 차례

여기서.. 인두를 이용해 배터리를 분리해내는데에는 성공했으나

결론적으로 이날 배터리 교체는 실패했다.



배터리 주문시 아주 중요한 부분을 놓쳤다.

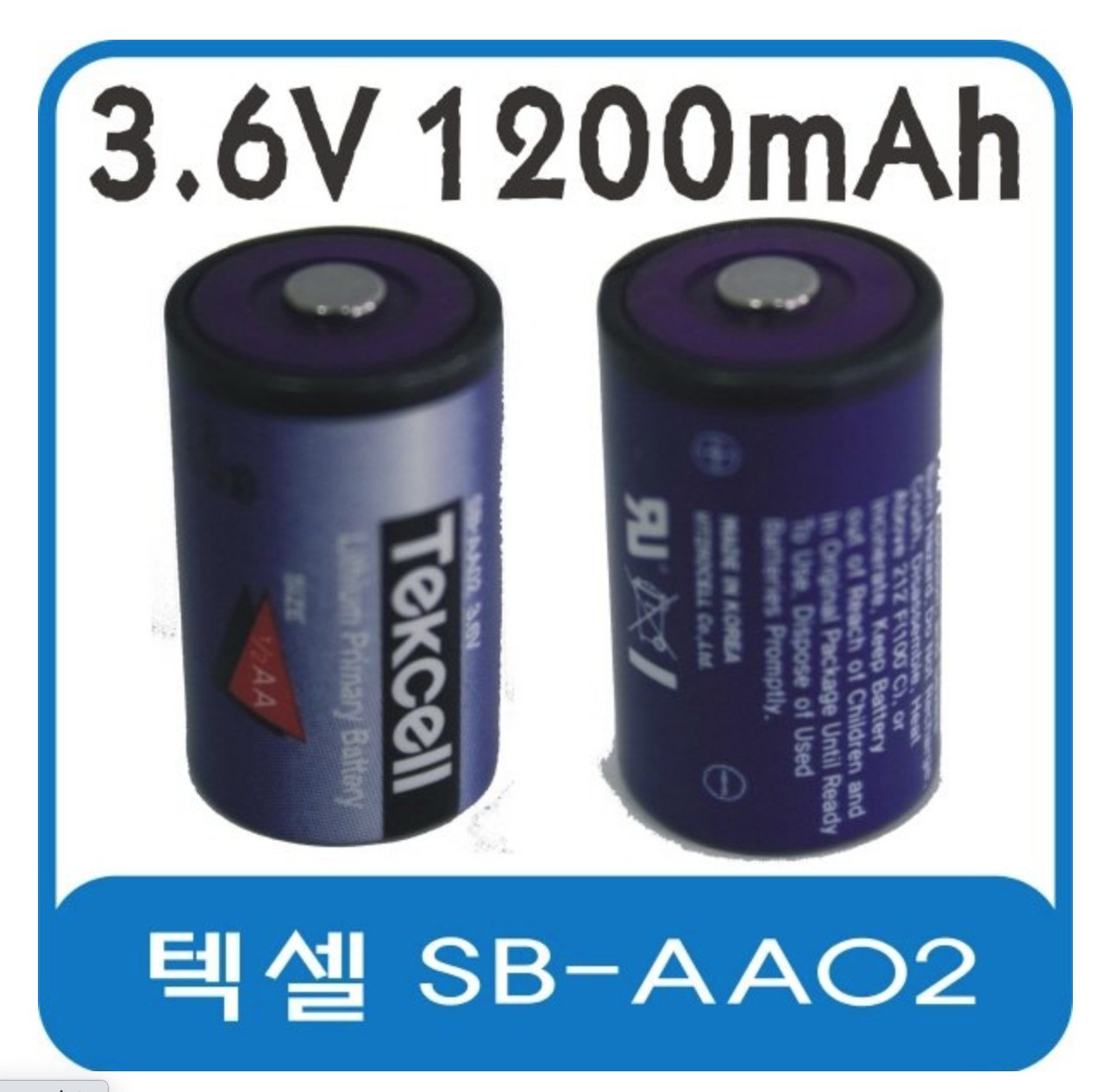

SB-AA02 배터리는 기본적으로 다음과 같이 생겼지만.

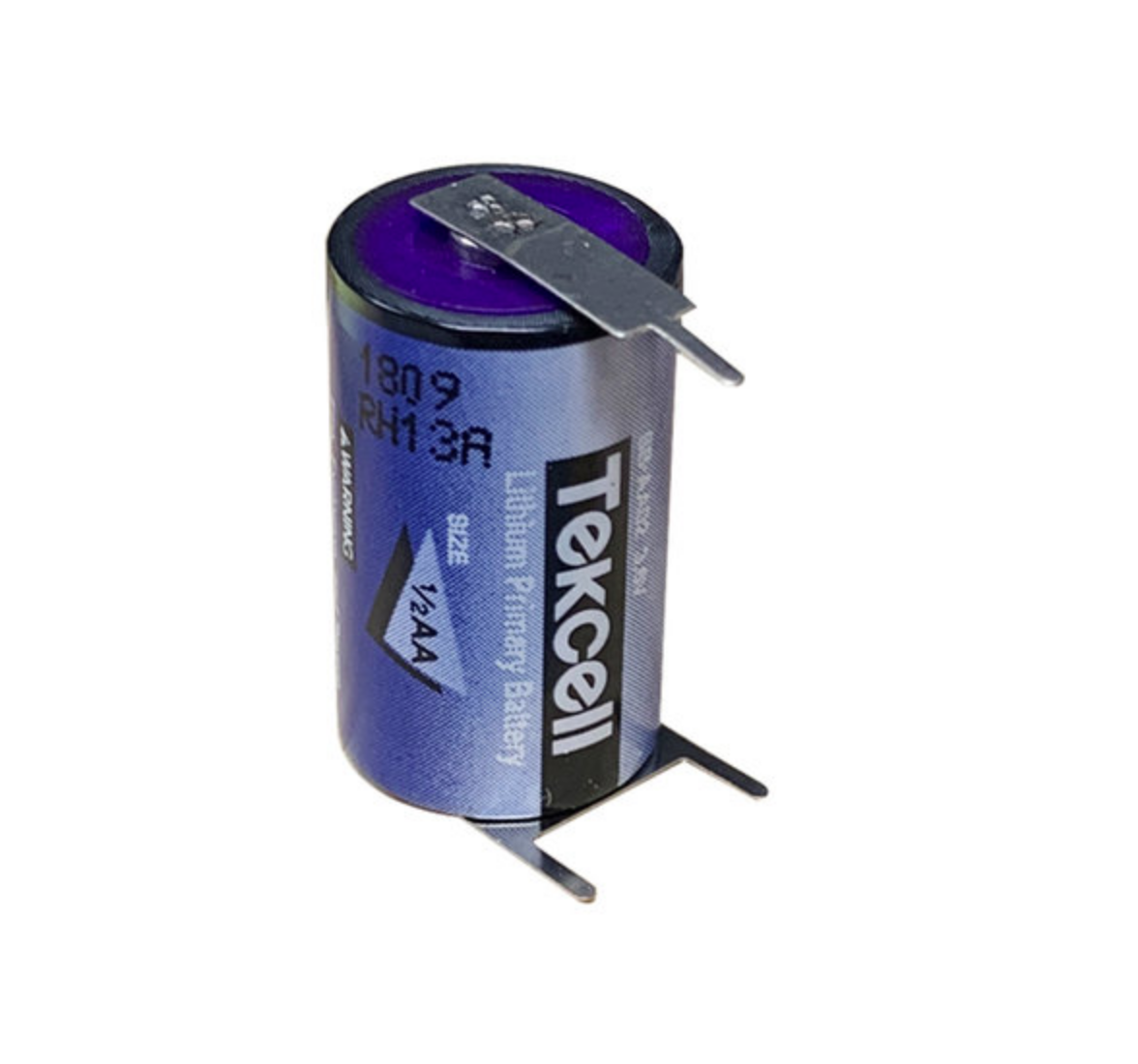

쿠쿠회로판에 삽입되려면 다음과 같이 1:2 핀 작업이 되어있어야 하며

이 작업은 인두작업으로는 할수가 없다..



혼자 기존에 있던 핀을 구입한 배터리에 연결해보려고 고생고생하다가 포기

새로운 배터리를 구입하는데 이른다. ..





다시 이틀이나 기다려 1:2 핀이 달린 배터리로 교체 성공.

전원을 연결하고 삐리릿!



쿠쿠밥솥 배터리 교체 성공.









재조립이 쉽지많은 않은 여정이었다.

반드시 사진을 세부적으로 찍어 순서를 기억해야한다.



위 사진은 2틀동안 보관되어온 나사들.



인두, 납, 배터리 두번 주문에 든 돈은 거의 2만원돈이다.



이럴바에 수리 맡겼으면 어떨까도 싶은데..

택배비고 기다리는 시간하고 하면.. 20,000원 넘는다지만.



본인이 전자제품 수리에 즐거움을 느끼지 못한다면 권할 작업은 아니다 .

다만 이러한 글을 읽어내려가며 한다면 실패없이 쉽게 할수 있는 작업이기도 하다.



궁금한점은 댓글 달아주세요!



반드시 1:2 핀 작업되어있는 배터리로 구매하시길 !



텍셀 SB-AA02-V3P (1대2)핀타입



https://coupa.ng/bIxe9k

텍셀 PLC열량계배터리 SB-AA02 1 2핀 2AA 3.6V
